Mephisto - Features

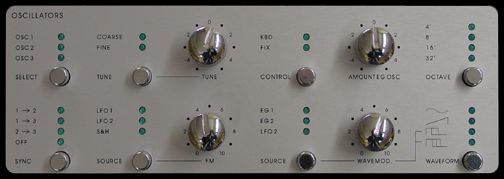

Die Oscillator Section des Mephisto ist für alle drei VCOs identisch. Mit dem Select-Taster wird der zu bearbeitende Oscillator angewählt - die Poties fahren in die jeweiligen Stellungen.
Für alle drei Oszillatoren stehen die Wellenformen Sinus, Sägezahn, Pulse/Rechteck und modulierbarer Pulse zur Verfügung.Bei der Wellenform Pulse/Rechteck kann mittels des MOD./RATIO- Reglers stufenlos von einer Pulse in eine Rechteck-Wellenform übergeblendet werden.
Beim modulierbaren Pulse dient derselbe Regler zum Einstellen der Modulationsstärke. Als Modulationsquellen können die beiden LFOs oder die Sample & Hold Einheit eingesetzt werden.

Der Contour Regler bestimmt den Anteil der Oszillator-Hüllkurve und kann sowohl im positiven als auch im negativen Bereich eingestellt werden.

Die drei VCOs des Mephisto besitzen eine eigene Hüllkurve mit START, ATTACK und DEACAY

Die beiden ADSR-Hüllkurvengeneratoren EG1 und EG2 sind identisch aufgebaut.
Sie lassen sich mit Hilfe des CONTOUR-Reglers in der jeweiligen Zielsektion (z.B. Filter, VCOs,...) in ihrer Amplitute positiv oder negativ einstellen.

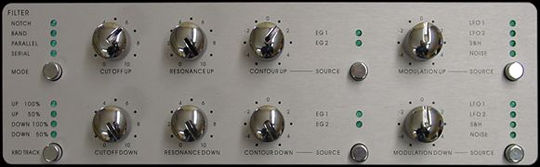

Der Mephisto hat zwei analoge Filter, die in verschiedenen Betriebsarten arbeiten können.
Die Betriebsart wird mit dem MODE - Taster ausgewählt.
NOTCH (Bandsperre):
Notchfilter mit 24db Flankensteilheit, bestehend aus parallel geschaltetem Tief- und Hochpassfilter.
BAND:
Bandpassfilter mit 24dB Flankensteilheit, bestehend aus seriell geschaltetem Tief- und Hochpassfilter.
Dreht man die CUT OFF - Frequenz des Tiefpassfilters nach links, erhält man einen reinen Hochpassfilter.
PARALLEL:
In dieser Betriebsart werden zwei Tiefpassfilter mit 24dB Flankensteilheit parallel geschaltet.
SERIAL:
Zwei 24dB Tiefpassfilter werden seriell verschaltet und ergeben einen 48dB Tiefpassfilter mit extrem hohen Resonanzwerten. Die CUT OFF - Frequenz für beide Filter ist gleich.

Voltage Controlled Oscillators	Die Oscillator Section des Mephisto ist für alle drei VCOs identisch. Mit dem Select-Taster wird der zu bearbeitende Oscillator angewählt - die Poties fahren in die jeweiligen Stellungen. Für alle drei Oszillatoren stehen die Wellenformen Sinus, Sägezahn, Pulse/Rechteck und modulierbarer Pulse zur Verfügung.Bei der Wellenform Pulse/Rechteck kann mittels des MOD./RATIO- Reglers stufenlos von einer Pulse in eine Rechteck-Wellenform übergeblendet werden. Beim modulierbaren Pulse dient derselbe Regler zum Einstellen der Modulationsstärke. Als Modulationsquellen können die beiden LFOs oder die Sample & Hold Einheit eingesetzt werden. Der Contour Regler bestimmt den Anteil der Oszillator-Hüllkurve und kann sowohl im positiven als auch im negativen Bereich eingestellt werden.



	Wellenformen: Sinus, Sägezahn, Rechteck/Pulse (stufenlos von Rechteck auf Pulse regelbar), Pulse mit Pulseweitenmodulation (LFO1/2, S&H) Sync: VCO1 mit VCO2, VCO1 mit VCO3, VCO2 mit VCO3 Oktavbereich: 4', 8', 16', 32' Tune: Coarse: +/-5 Töne, Fine: +/- 1/2 Ton Frequenz Modulation Source: LFO1/2, S&H

Envelope Generator - Oscillator	Die drei VCOs des Mephisto besitzen eine eigene Hüllkurve mit START, ATTACK und DEACAY

Low Frequency Oscillator 1

	Wellenformen: Dreieck, 2x Sägezahn (steigend,fallend), Rechteck Parameter: ATTACK, DECAY, SPEED, DELAY

Low Frequency Oscillator 2

	Wellenformen: Dreieck, Rechteck Parameter: SPEED

Envelope Generator	Die beiden ADSR-Hüllkurvengeneratoren EG1 und EG2 sind identisch aufgebaut. Sie lassen sich mit Hilfe des CONTOUR-Reglers in der jeweiligen Zielsektion (z.B. Filter, VCOs,...) in ihrer Amplitute positiv oder negativ einstellen.



	Parameter: ATTACK, DECAY, SUSTAIN, RELEASE Trigger Source: LFO2, Keyboard

Voltage Controlled Filter	Der Mephisto hat zwei analoge Filter, die in verschiedenen Betriebsarten arbeiten können. Die Betriebsart wird mit dem MODE - Taster ausgewählt. NOTCH (Bandsperre): Notchfilter mit 24db Flankensteilheit, bestehend aus parallel geschaltetem Tief- und Hochpassfilter. BAND: Bandpassfilter mit 24dB Flankensteilheit, bestehend aus seriell geschaltetem Tief- und Hochpassfilter. Dreht man die CUT OFF - Frequenz des Tiefpassfilters nach links, erhält man einen reinen Hochpassfilter. PARALLEL: In dieser Betriebsart werden zwei Tiefpassfilter mit 24dB Flankensteilheit parallel geschaltet. SERIAL: Zwei 24dB Tiefpassfilter werden seriell verschaltet und ergeben einen 48dB Tiefpassfilter mit extrem hohen Resonanzwerten. Die CUT OFF - Frequenz für beide Filter ist gleich.



	Mode: NOTCH, BAND, PARALLEL, SERIAL Parameter: (pro Filter): CUT OFF, RESONANCE, CONTOUR, MODULATION Keytracking: UP100%, UP 50%, DOWN 100%, DOWN 50%

Voltage Controlled Amplifier

	Parameter: Volume (Source: EG1, EG2), Modulation (Source: LFO1, LFO2)

Glide	Glide kann unabhängig voneinander für Tastatur und die Sample & Hold Einheit eingestellt werden.

Input	Der Mephisto ist mit einen triggerbaren Eingang für externe Signale ausgestattet.

Motorpotis	Der Mephisto ist mit 36 Motorpoties ausgestattet. Beim Aufrufen eines Sounds fahren diese in die jeweilige Stellung. Dadurch hat man immer absolute Übersichtlichkeit und Kontrolle über die Einstellungen, wie man sie von den alten Analogsynthesizern gewohnt ist.



	Mephisto - Features

Handräder/ Taster/ C.V.	Links neben der Tastatur befinden sich die zwei Handräder und zwei Taster, die mit beliebigen Funktionen belegt werden können. Auf der Rückseite des Mephisto sind drei, ebenfalls frei zuweisbare, C.V. - Pedal anschlüsse.

	Viele Features des Mephisto sind noch nicht festgelegt oder befinden sich noch in der Konzeption, deshalb ist diese Featureliste nicht vollständig und wird nach und nach aktualisiert (Sobald es mit der Arbeit am Mephisto intensiv weitergeht).
